五人制/七人制/十一人制足球场照明解决方案

发布时间:2019-09-06 09:35:19 | 浏览次数：

室外足球场照度标准

等级	使用功能	照度（lx）		照度均匀度						光源		眩光指数GR
		Eh	Evmai	Uh		Uvmin		Uvaux		Ra	Tcp(K)
		Eh	Evmai	U1	U2	U1	U2	U1	U2	Ra	Tcp(K)
Ⅰ	训练和娱乐活动	200	—	—	0.3	—	—	—	—	≥20		≤55
Ⅱ	业余比赛、专业训练	300	—	—	0.5	—	—	—	—	≥80	≥4000	≤50
Ⅲ	专业比赛	500	—	0.4	0.6	—	—	—	—	≥80	≥4000	≤50
Ⅳ	TV转播国家、国际比赛	—	1000	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	<50
Ⅴ	TV转播重大、国际比赛	—	1400	0.6	0.8	0.5	0.7	0.3	0.5	≥90	≥5000	≤50
Ⅵ	HDTV转播重大、国际比赛	—	2000	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤50
—	TV应急	—	1000	0.5	0.7	0.4	0.6	—	—	≥80	≥4000	≤50
注：应避免对运动员，特别在"角球"时对守门员造成直接眩光。

室内足球场的照明标准

等级	使用功能	照度（lx）		照度均匀度						光源		眩光指数GR
		Eh	Evmai	Uh		Uvmin		Uvaux		Ra	Tcp(K)
		Eh	Evmai	U1	U2	U1	U2	U1	U2	Ra	Tcp(K)
Ⅰ	训练和娱乐活动	300	—	—	0.3	—	—	—	—	≥65		≤35
Ⅱ	业余比赛、专业训练	500	—	0.4	0.6	—	—	—	—	≥65	≥4000	≤30
Ⅲ	专业比赛	750	—	0.5	0.7	—	—	—	—	≥65	≥4000	≤30
Ⅳ	TV转播国家、国际比赛	—	1000	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	≤30
Ⅴ	TV转播重大、国际比赛	—	1400	0.6	0.8	0.5	0.7	0.3	0.5	≥80	≥4000	≤30
Ⅵ	HDTV转播重大、国际比赛	—	2000	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤30
—	TV应急	—	750	0.5	0.7	0.3	0.5	—	—	≥80	≥4000	≤30
注：比赛场地上方应有足够的照度，但应避免对运动员造成眩光。

国际体育联合会（GAISF）室内足球场照明标准

类型		EH(lx)	Evmai(lx)	Evsec(lx)	水平照度均匀度		垂直照度均匀度		Ra	Tk(K)
类型		EH(lx)	Evmai(lx)	Evsec(lx)	U1	U2	U1	U2	Ra	Tk(K)
业余水平	体能训练	150	—	—	0.4	0.6	—	—	20	4000
	非比赛、娱乐活动	300	—	—	0.4	0.6	—	—	65	4000
	国内比赛	500	—	—	0.5	0.7	—	—	65	4000
专业水平	体能训练	300	—	—	0.4	0.6	—	—	65	4000
	国内比赛	750	—	—	0.5	0.7	—	—	65	4000
	TV转播的国内比赛	—	1000	700	0.4	0.6	0.3	0.5	65	4000
	TV转播的国际比赛	—	1400	1000	0.6	0.7	0.4	0.6	65,最好80	4000
	高清晰度HDTV转播	—	2000	1500	0.7	0.8	0.6	0.7	80	4000
	TV应急	—	1000	—	0.4	0.6	0.3	0.5	65,最好80	4000

足球场采用灯具一般为300W-400W-1000W金卤灯或投光灯，组合2盏、4盏、6盏等就能达到足球场照明标准，并且能节能更多电量。电视转播级别球场装灯位置可安装于看台顶棚边缘、立杆安装于球场四角上；无电视转播球场可立灯杆于球场两侧进行多杆布灯、立杆于球场四角等，同时根据球场场地对照明要求不同来确定布灯数量和功率大小。下面是悦顿体育照明对户外足球场为例分别列出5/7/11人制足球场高杆布灯方式：

足球场布灯方案（5人制、7人制、11人制足球场）

足球场灯光布局需要根据不同足球场尺寸和所使用的照度要求进行安排布局。

足球场按面积大小可分为以几种尺寸：

5人制比赛足球场，参考尺寸为：长40m，宽20m。

7人制比赛足球场，参考尺寸为：长65m，宽45m。

11人制比赛足球场，参考尺寸：长105m，宽68m；国际比赛标准尺寸长：105-110m，宽：68-75m

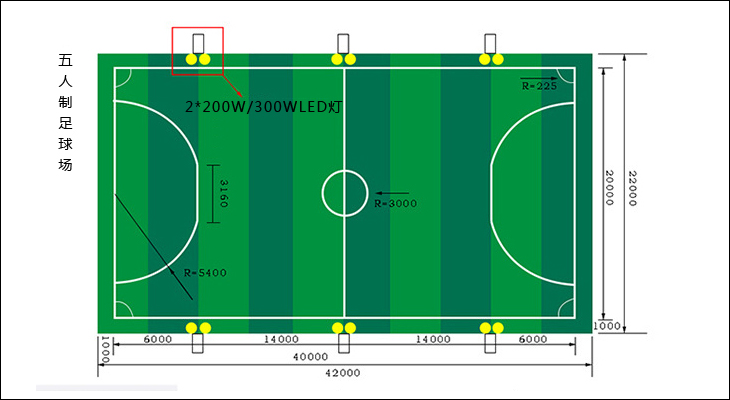

5人制足球场地布灯参考图：

布灯方式：球场两侧各立杆三组；
布灯数量：共6组灯杆，球场两侧各立3根一拖二
每组配置：8米锥形灯杆+二盏灯具+预埋件
灯杆参数：上口径70mm,下口径172mm, 厚度3.0mm, 底板300*300*10mm，预埋件200*200*16*700mm；
灯具参数：400w防眩泛光灯金卤灯（白光）；或200wLED灯，IP65；光源类型-金卤灯-LED；材料-压铸铝；电源电压220V
适用范围：一般性训练、娱乐比赛等普通篮球场场馆，如：社区活动中心、休闲娱乐体育公园、学校操场

7人制足球场地布灯参考图：

布灯方式：球场两侧各立杆三组；

布灯数量：共6组灯杆，球场两侧各立3根一拖三
每组配置：12米锥形灯杆+2盏灯具+预埋件
灯杆参数：上口径100mm,下口径220mm, 厚度4.0mm, 底板400*400*12mm，预埋件300*300*22*1200mm；
灯具参数：1000w防眩泛光灯（白光）；或400wLED灯，IP65；光源类型-金卤灯；材料-压铸铝；电源电压220V
适用范围：一般性训练、娱乐比赛等普通篮球场场馆，如：社区活动中心、休闲娱乐体育公园、学校操场

11人制足球场地布灯参考图：

布灯方式：球场两侧各立杆两组；

布灯数量：共6组灯杆，球场两侧各立3根一拖六（6头支架）
每组配置：15米锥形灯杆+6盏灯具+预埋件
灯杆参数：上口径120mm,下口径280mm, 厚度4.5mm, 底板Φ500*20mm，预埋件400*8*24*1400mm；
灯具参数：1000w防眩泛光灯（白光）；或400-600wLED灯，IP65；光源类型-金卤灯；材料-压铸铝；电源电压220V
适用范围：一般性训练、娱乐比赛等普通篮球场场馆，如：社区活动中心、休闲娱乐体育公园、学校操场等
